Aplicação

Balística em alta velocidade

Projéteis, blindagens, fragmentação e eventos de campo de prova com exposições de nanossegundos.

Imagem provisória da aplicação Balística e defesa

O desafio

Um projétil cruza o quadro em microssegundos e o impacto em blindagem gera fragmentos, luz intensa e vibração. Medir velocidade, yaw, penetração e fragmentação exige taxas de centenas de milhares de quadros por segundo, exposições curtíssimas e disparo sincronizado com o evento.

O que a câmera precisa entregar

  • 744.670 fps

    no modo FAST da TMX 7510

    Taxa suficiente para dezenas de quadros de um projétil em voo.

  • ns

    exposições em nanossegundos

    Congelam o projétil sem borrão de movimento.

  • BSI

    sensor back side illuminated

    Sensibilidade para trabalhar com iluminação pulsada e exposições curtas.

Como planejar o ensaio em 5 passos

  1. Definir o evento

    Velocidade esperada, campo de visão e o que medir (velocidade, yaw, fragmentação).

  2. Calcular taxa e exposição

    Use as calculadoras da Academy para fps, exposição e lente.

  3. Proteger e iluminar

    Caixa blindada, espelhos quando necessário e iluminação contínua ou laser.

  4. Disparar com precisão

    Trigger por sensor de boca, tela ou laser, com pré-trigger.

  5. Medir no PCA

    Rastreamento automático e exportação de velocidade e trajetória.

Câmeras recomendadas

Comparar

Cases e pesquisa em destaque

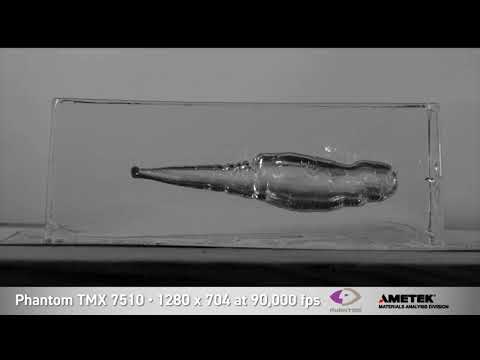

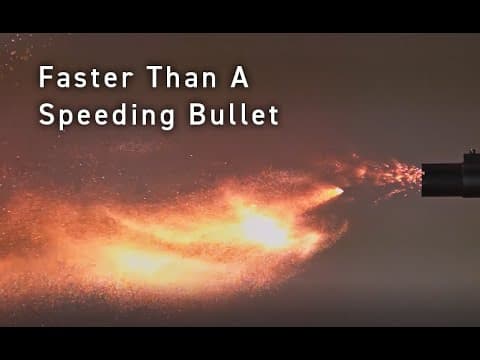

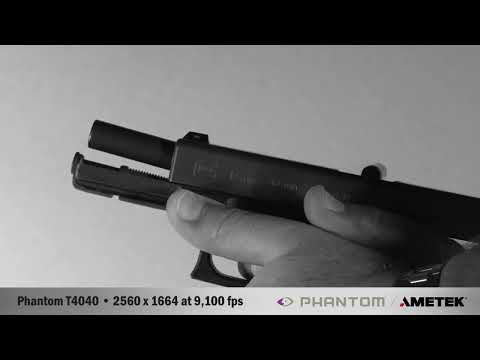

Vídeos

Perguntas frequentes

Qual taxa de quadros para um projétil de 900 m/s?

Depende do campo de visão: para 30 cm de trajeto e 20 quadros úteis são cerca de 60.000 fps; a calculadora da Academy faz a conta.

Há restrições de exportação?

Câmeras acima de certas taxas seguem regras de exportação dos EUA; a DVPRO orienta a documentação e os prazos.

Quero uma demo para balística

Retorno em até 1 dia útil com a configuração recomendada, prazo de importação e opções de locação.
