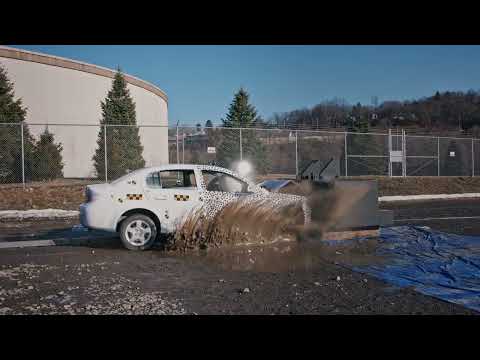

Crash test em alta velocidade

Cada milissegundo do impacto, dentro e fora do veículo, sincronizado com os sensores do ensaio.

Imagem provisória da aplicação Crash test e segurança veicular

Um impacto dura 120 ms. A decisão de engenharia depende de cada um deles.

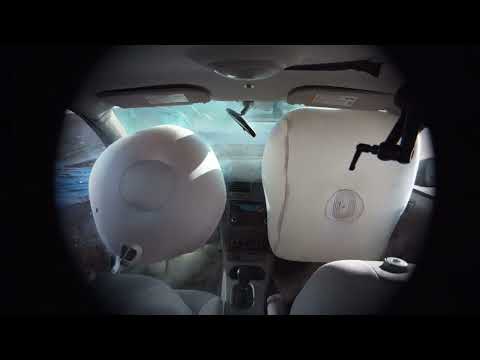

Deformação da estrutura, abertura do airbag, cinemática do dummy e comportamento do cinto acontecem em janelas de poucos milissegundos, dentro de um habitáculo que gira, vibra e recebe até 170 G. Sem imagem de alta velocidade sincronizada com a instrumentação, o laboratório mede o resultado, mas não vê a causa.

O que a câmera precisa entregar

  • 1.000 a 5.000 fps

    de 1080p a 4 Mpx; até 1.180 fps em 4K na C980J

    Detalhe do dummy e da estrutura sem perder o instante do impacto.

  • 170 G

    shock rating

    C540J e C980J sobrevivem ao impacto e repetem o ensaio.

  • Trigger único

    sincronizado com o DAQ

    Todas as câmeras disparadas e alinhadas quadro a quadro com a instrumentação.

  • 8 por JB3

    câmeras por Junction Box

    Até 8 câmeras por JB3, compatível com o JB2 já instalado.

Como planejar o ensaio em 5 passos

  1. Definir o ensaio

    Protocolo, velocidade, o que precisa ser medido e em que resolução.

  2. Posicionar as câmeras

    Onboard no habitáculo e offboard na pista, com lentes e distâncias calculadas.

  3. Iluminar e proteger

    Luz contínua sem flicker, caixas de proteção e cabos com folga para o impacto.

  4. Sincronizar e disparar

    Trigger comum ao DAQ, timecode e pré-trigger para não perder o instante zero.

  5. Gravar e analisar

    Descarga pelo JB3, análise no PCA e exportação para o relatório.

Câmeras recomendadas

Comparar

Cases e pesquisa em destaque

Vídeos

Perguntas frequentes

Quantos fps um crash test precisa?

Entre 1.000 e 5.000 fps cobrem a maioria dos protocolos; a resolução importa tanto quanto a taxa, por isso a C-Series trabalha em 4 e 8 Mpx.

As câmeras Phantom aguentam o impacto?

Os modelos C540J e C980J têm shock rating de 170 G e são projetados para uso onboard repetido.

Como sincronizar com o DAQ do laboratório?

Trigger externo comum, timecode e pré-trigger; o Junction Box JB3 distribui sinal e alimentação para até 8 câmeras.

Dá para testar antes de comprar?

Sim. A DVPRO faz demonstração no laboratório e oferece locação por período, com engenheiro operando.
